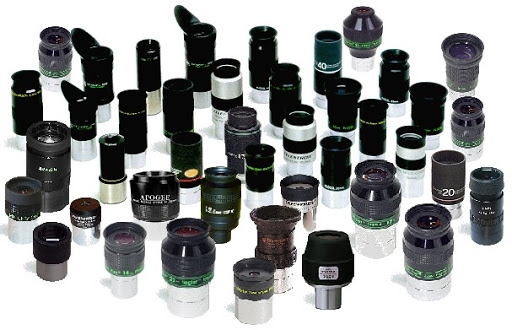

Formules optiques des oculaires les plus courants
Caractéristiques d'un oculaire
Longueur focale : Les oculaires à plus courte focale grossissent plus. Voir la formule du grossissement optique plus loin.
Coulant : Diamètre de l’oculaire. Il y a 3 standards :
- 24.5 mm (japonais),
- 31.75mm (1.25’’) le plus courant
- 50.8mm (2’’) pour les oculaires grande focale et/ou grand champ.
Les accessoires des oculaires (les filtres, les lentilles de barlow ...) doivent être au même standard que les oculaires utilisés.
Champ apparent : C’est l’angle de vue de l’oculaire. Le champ réel observé est formé par le couple instrument/oculaire (voir l'onglet formules optiques).
Pour un champ réel donné, il est préférable d’avoir un oculaire à champ apparent plus important plutôt qu’un oculaire à focale plus longue qui va diminuer le grossissement. En revanche, les oculaires à grand champ apparent sont plus chers, plus lourd, plus gros (diamètre et poids des lentilles de grand diamètre).
Relief d’œil ou dégagement oculaire : Distance entre la dernière lentille (la lentille d’œil) et la pupille. Les porteurs de lunettes corrigeant un astigmatisme prononcé auront intérêt à choisir des oculaires à grand relief d’œil pour pouvoir observer avec leurs lunettes.
Pupille de sortie : Diamètre de l’image formée par l’instrument et l’oculaire. Voir la formule optique plus loin.
formules optiques les plus courantes
Voir le site de wikipedia : https://fr.wikipedia.org/wiki/Oculaire
Voir également le site de Serge Bertollero : http://serge.bertorello.free.fr/optique/dispoagr/dispoagr.html
Huygens, Huygens modifié (HM) :
Oculaire à 2 lentilles convexes. Formule optique obsolète. Relief d’œil faible, champ apparent réduit (35°), aberrations importantes.
Kellner (K), Achromat Modifié (MA) :
Oculaire à 3 lentilles dont un doublet achromatique. champ apparent de 40° à 50°, relief d’œil confortable, aberrations corrigées. Bon oculaire d’entrée de gamme.
Oculaire à 3 lentilles (triplet). Oculaire achromatique à champ apparent très étroit (25°). Oculaire fournissant des images très contrastées pour le planétaire. Oculaires légers, de petites dimensions.
Plössl, symétrique :
Oculaire à 4 lentilles (2 doublets). Formule optique actuellement la plus populaire. Champ apparent généralement supérieur à 50°. Relief d’œil assez faible pour les courtes focales. Les oculaires 'Super Plössl' ont des lentilles à indice de réfraction plus importants.
Abbe, Orthoscopique (OR):
Oculaire à 4 lentilles dont un triplet. Le champ est limité à 40° à 45°. Le relief d’œil est important. Formule optique intéressante pour les courtes focales.
Erfle :
Oculaire à 5 lentilles. Oculaire à grand champ apparent. Formule optique intéressante pour les grandes focales (apparition d’astigmatisme aux courtes focales)

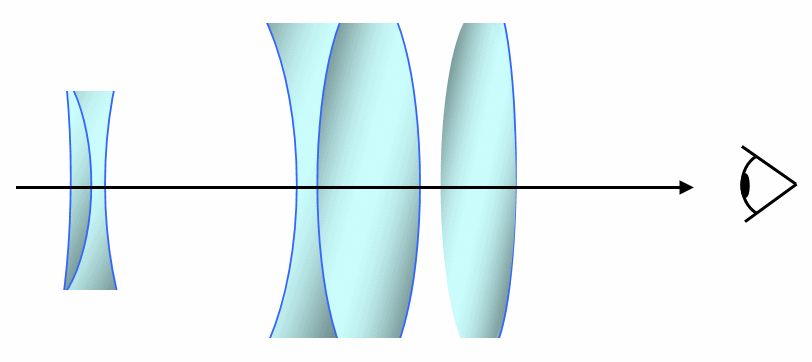

Oculaires ayant 5 lentilles ou plus :
- Oculaires dérivés de la formule optique Plössl (Baader Eudiascopique, Takahashi LE, Planetary , Hypérion ...),
- Oculaires dérivés de la formule optique Erfle (SWA à 6 lentilles ...)
- Oculaires spécifiques haut de gamme (Oculaires Radian, Panoptic, Nagler, Ethos 100° de la marque Télévue ...). Oculaires généralement grand champ et bien corrigés des aberrations optiques. Prix pouvant atteindre des sommets !
Lentille de Barlow :
Accessoire optique ajouté entre l'instrument et l'oculaire permettant d'augmenter virtuellement la distance focale de l'instrument et donc le grossissement de l'instrument.
Il existe des lentilles de barlow à une lentille concave divergente (avec des aberrations chromatiques), à 2 lentilles (barlow achromatique) et à 3 lentilles (barlow apochromatique).
Une lentille de barlow permet de réduire votre gamme d'oculaires, mais au détriment d'une perte de qualité plus ou moins importante suivant la lentille de barlow achetée. Une lentille de barlow associée à un oculaire de faible focale sur un instrument d'entrée de gamme (Lunette de 60mm ...) donne souvent une image très dégradée, quasi inutilisable.
